一、應用介紹

目前邁信電氣新型矢量控制通用變頻器全系具備異步電動機參數自動測 自動辨識 、 自適應功能，帶有這種功能的通用變頻器在驅動異步電動機進行正常運轉之前可以自動地對異步電動機的參數進行辨識， 并根據辨識結果調整控制算法中的有關參數，從而對普通的異步電動機進行有效的矢量控制。

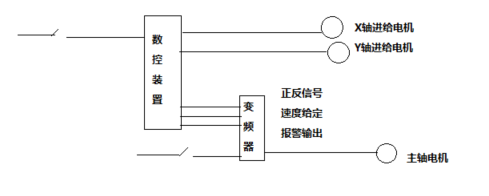

主軸變頻控制的基本原理

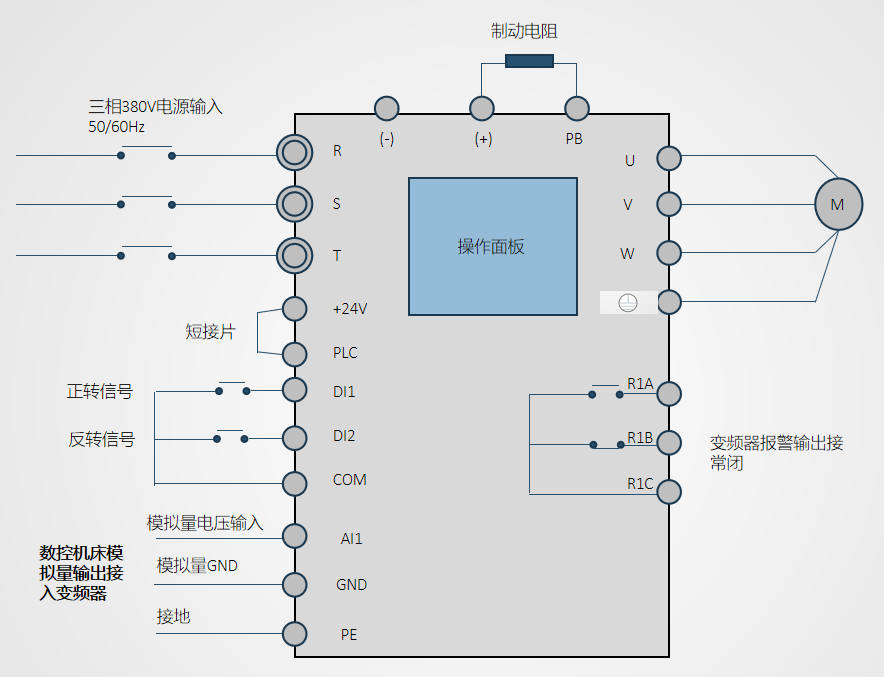

二、硬件接線

三、參數設置

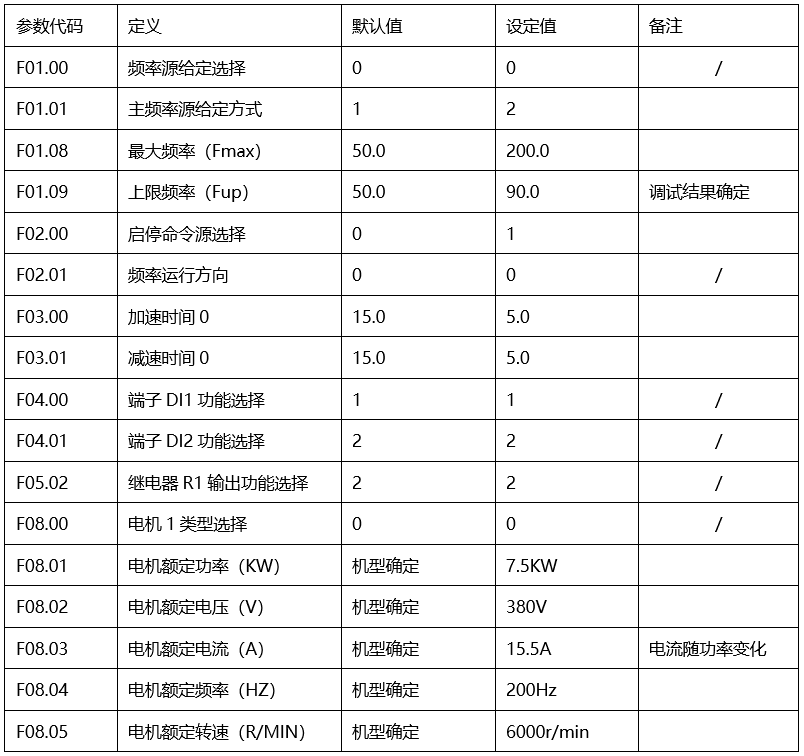

表中為變頻器參數基本設置，“/”為默認值。功能詳情參考說明書；F01.09參數為調試后所確定數值，詳情請參考調試測試。

四、調試測試

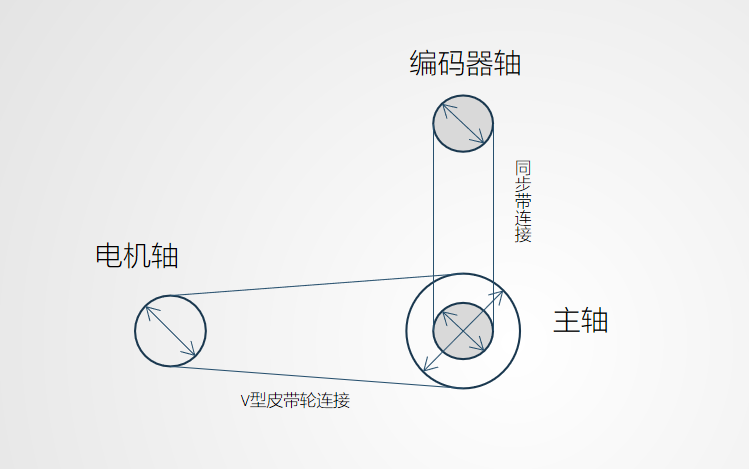

電機軸與主軸之間通過V型皮帶輪連接。左側為電機軸，右側主軸。具體輪盤尺寸以現場實際情況而定。主軸與外部編碼器之間通過同步帶連接。上側編碼器軸，下側主軸。兩同步輪模數相同。

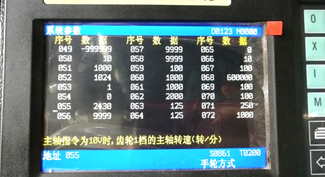

五、調試過程

6、主軸電機，電壓：Y380V，電流：15.5A，功率：7.5kw，轉數：6000r/min，頻率：200Hz

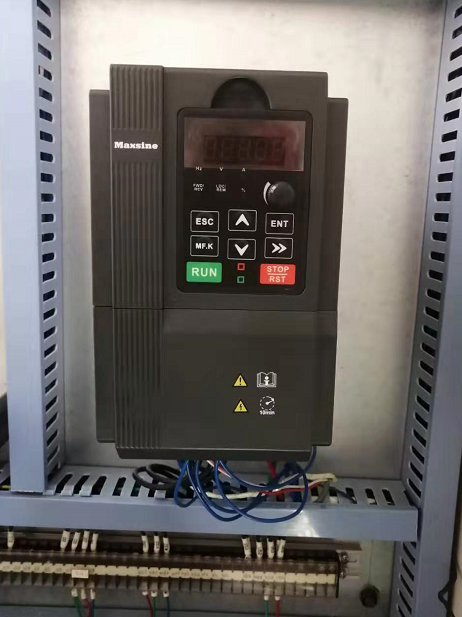

六、設備說明 MR200-4T-7.5B
